Q326履帶式拋丸機

產品介紹

Q326履帶式拋丸機簡介

青島泓霖智能公司生產Q326履帶式拋丸機,本機型是是一種小型式拋丸機,它具有占地面積小、成本低、結構簡單等特點,廣泛應用于五金、齒輪及小型鑄件的清理。

Q326履帶式拋丸機的用途

    Q326履帶式拋丸機是利用高速回轉的葉輪,將彈丸拋向滾筒內連續翻轉的工件上,達到清理的目的。它適合用于各行業中的小型鑄件、鍛件、沖壓件、齒輪、彈簧等件的清砂、除銹、去除氧化皮和表面強化,特別適用于怕碰撞的零件的清理及強化。

    (注:本系列拋丸清理機不能清理高溫件、帶有飛邊毛刺件,否則將損傷履帶。)

本系列拋丸清理機是綜合國內外技術,設計開發的新產品,是一種清理效果好、結構緊湊、噪聲小、成套性好的清理設備,具有以下特點:

    1、Q326履帶式拋丸機采用懸臂離心式拋丸器,使用壽命長,結構簡單等特點。

    2、Q326履帶式拋丸機用袋式除塵,減少污染,改善了周圍的工作環境。

    3、Q326履帶式拋丸機能使工件在清理時減少碰撞、損傷。

    4、Q326履帶式拋丸機工件清理完畢后,可通過轉動自動卸料。

Q326履帶式拋丸機的主要結構及工作原理

  Q326履帶式拋丸機是一種小型的清理設備,主要由清理室、拋丸器總成、螺旋輸送器、提升機、分離器、供丸系統、電氣系統、除塵系統等部分組成。見圖一(表一注明了各部分序號對應的名稱)

工作原理:在清理室中加入不超過規定數量的工件,機器啟動后,工件被滾筒帶動,開始翻轉,同時拋丸器高速拋出的彈丸形成流丸束,均勻地打擊在工件表面上,從而達到清理、強化的目的。拋出的彈丸及砂粒經橡膠履帶上的小孔,流入底部的鋼板網過篩,由螺旋輸送器送入提升機內,由提升機提升到分離器中進行分離。粉塵由風機吸送到除塵器中過濾,清潔空氣排入大氣中,布袋上的灰塵經機械振打落入除塵器底部的集塵箱中,用戶可定期清除,廢砂由廢料管流出,用戶可回用。丸砂混合物由回用管收回進入室體,待分離器分離后再回用,干凈的彈丸由電磁供丸閘門進入拋丸器拋打工件。

Q326履帶式拋丸機技術參數

    1.橡帶端盤直徑:φ650mm
    2.橡帶端盤轉速:3.6r/min
    3.清理工件最大單件重量:10kg
    4.滾筒最大載重量(易翻滾件):200kg
    5.生產率:600~1200kg/H
    6.拋丸器
    a)葉輪直徑:φ380mm
    b)葉輪轉速:2900r/min
    c)拋丸量:160kg
    d)拋丸器功率:7.5kw
    7.除塵器風量:2800m3/h
    8.總功率:12.85kw
    9.外形尺寸:3500×1800×3500mm

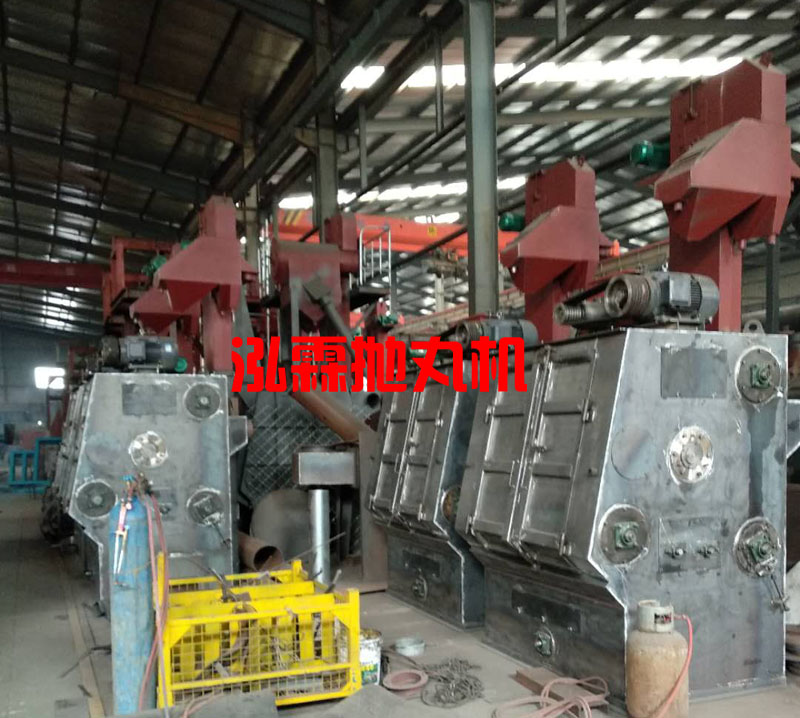

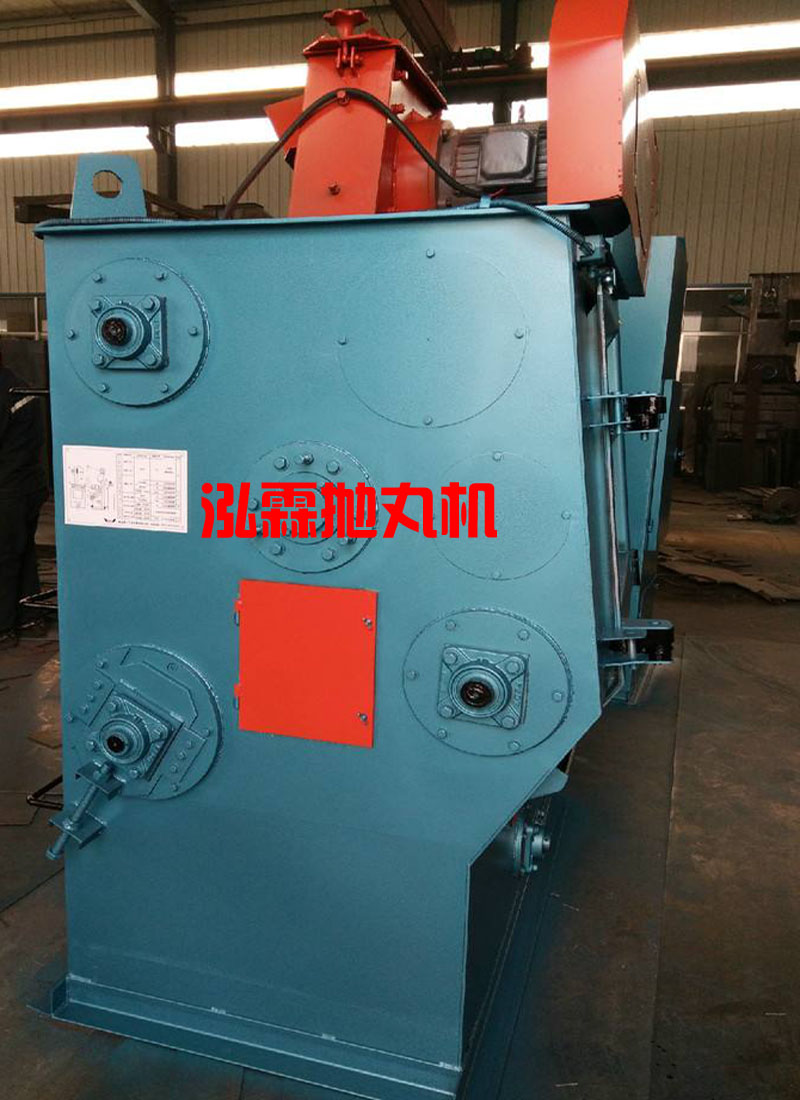

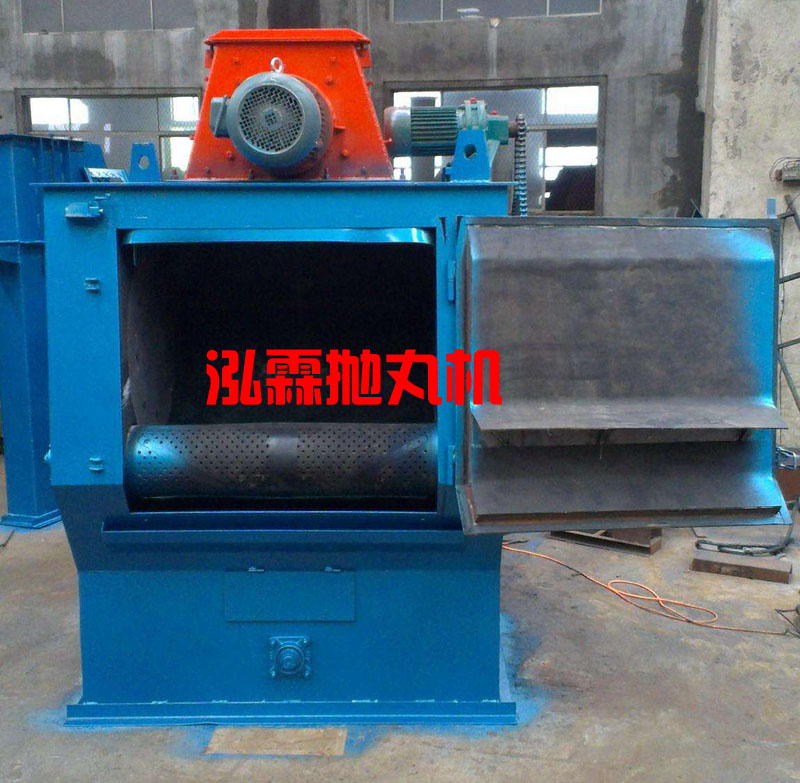

Q326履帶式拋丸機部分客戶案例展示

Q326履帶式拋丸機


Q326履帶式拋丸機


Q326履帶式拋丸機


Q326履帶式拋丸機


Q326履帶式拋丸機
